Les lignes électriques très haute tension THT
Quelles distances de sécurité par rapport aux lignes Electriques ?
Le réseau français (qui se situe à 65 % en milieu agricole et à 15 % en milieu forestier) compte près de 100000 km de lignes à très haute, haute et moyenne tension, et 100 000 pylônes qui dépassent parfois 55 m de hauteur pour acheminer l'électricité à partir des centrales thermiques ou nucléaires vers les différents points d'utilisation. Un quart des lignes sont en 400 000 volts, un quart en 225 000 volts et le reste en haute tension (63 000 et 90 000 volts, selon les déclarations de M. Dominique Maillard, président de RTE, le 29 janvier 2009).
Même s'il existe des distances minimales pour surplomber des bâtiments : 4,7m pour une ligne THT 225 000 volts et 6m pour une ligne de 400 000 volts. Ces distances de sécurité face au risque d'incendie ne peuvent être confondues avec un éloignement de précaution pour la santé.
| OUTILS : | |
| CARTOGRAPHIE DES LIGNES A HAUTE TENSION : | Lignes aériennes RTE : https://opendata.rte-france.com |
| Lignes souterraines RTE : https://opendata.rte-france.com | |
| Site de calcule des distances avec les lignes à haute tension : | Koumoul calcul distance avec les lignes HT : https://koumoul.com/s/power-lines-distance/ |
| Émetteur de CEM | Distance de sécurité | |||||
 Ligne BT de 380 V |
|
5 à 10m | ||||
 Ligne MT de 20 000 V |
20m | |||||
 Ligne HT de 63 000 V |
80m | |||||
 Ligne HT de 90 000 V |
100m | |||||
 Ligne THT de 225 000 V |
200 m | |||||
 Ligne THT de 400 000 V |
350 m | |||||
| Il faut en moyenne s'éloigner de 1 mètre pour 1000 Volts.
|
||||||
Vous pouvez aussi identifier la ligne haute tension par la taille des isolateurs.
Le nombres de galettes peut indiquer la puissance de la ligne :
- 220 Volts (aucun isolateur)
- 20 000 Volts (2 à 3 galettes)
- 63 000 Volts (4 à 6 galettes)
- 90 000 Volts (9 galettes)
- 225 000 Volts (12 à 14 galettes)
- 400 000 Volts (19 galettes)
|
|
||||||

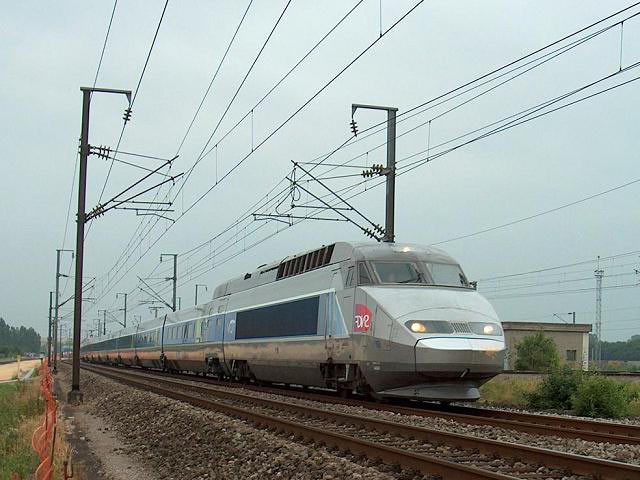

 Voie ferrée de TGV |
100 m | |||||
|

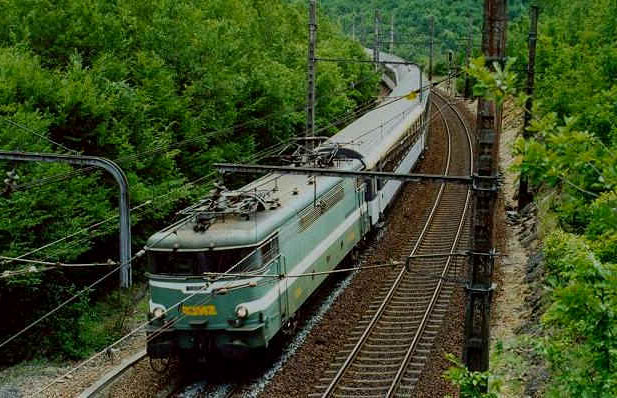

Voie ferrée |
50 m | |||||

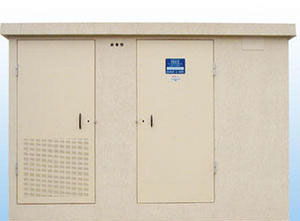

 Transformateur EDF |
5 à 10 m |
Exemples de
mesures des champs électriques des lignes haute tension
|
CHAMP
ÉLECTRIQUE 50 Hz mesuré en Volts/m au niveau du sol |
||||
| Tension |
Hauteur des conducteurs les plus bas |
sous les conducteurs | à 30 m de l'axe | à 100 m de l'axe |
| Ligne THT 400 kV | 12 m | 6 000 | 2 000 | 200 |
| Ligne THT 225 kV | 9,5 m | 4 000 | 400 | 40 |
| Ligne HT 63 kV | 8,5 m | 1 1000 | 100 | 10 |
| Ligne MT 20 kV | 6m | 250 | 15 | <10 |
| Ligne TB 220 V | 6m | 1,5 | <1 | <1 |
|
Source: DGEMP et DGS. Champs électromagnétiques et lignes électrique, 1994, cité dans le guide de l'habitat sain, p.62 |
||||
L'intensité des champs électriques et magnétiques diminue approximativement en fonction de carré de la distance. Si on triple la distance à la source, leur intensité est divisée par neuf.
Exemple de la
puissance des champs électromagnétiques d'une ligne THT sur
des tubes fluorescents.
Extrait du documentaire "L'Incroyable histoire de l'électricité" 3e partie diffusée sur ARTE HD le 26 mai 2016 Pour information PDF sur les distances de sécurité et de travail autour d'une THT :
extrait Fiche prévention OPPBTP 2017 et
(passage intéressant entre 2 minutes 6" et 3minutes 11")
mémo de la formation habilitation électrique
